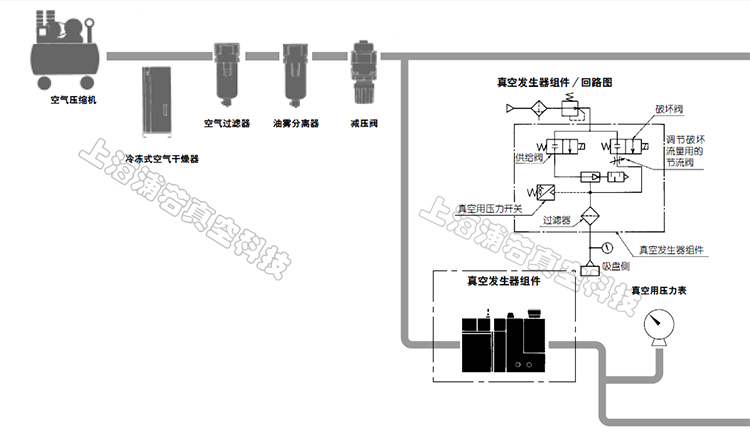

由真空发生器组件构成的完整真空回路工作原理图
发布日期:2013-9-5    【返回】

真空发生器用于产生真空的动力来自于压缩空气,而压缩空气又是由空气压缩机制造出来的。

一般来说,空气压缩机制造出的高压空气必须经过冷冻式空气干燥器(除水),空气过滤器(除杂质),油雾过滤器(除油雾)的几段处理,成为清洁的干燥高压空气后,再经减压阀降压至合适的压力后,方可供给气动设备或器材使用,如我们真空系统中的真空发生器。

经过处理的压缩空气从真空发生器的压缩空气进气口(一般真空发生器壳体上均标识为compressed air字样的接口)进入,由于文氏管原理作用从排气口(一般壳体上标识为exaust字样的接口)排出后,即可在真空发生器的真空吸入接口(一般壳体上标识为vacuum字样的接口)产生抽真空效应。

在真空发生器组件回路图中,压缩空气一路通过图左侧供给阀的通断控制接入到真空发生器的压缩空气进气口(管路压力至此处均为正压)用以产生真空,压缩空气另一路通过图右侧破坏阀的通断控制及节流阀的调节破坏流量控制进入到真空发生器的真空吸入接口与真空吸盘之间(管路压力自真空发生器的真空吸入接口以下均为负压)用以破坏真空。通过此将高压空气引入而破坏真空的方式能够使得在真空破坏时,吸盘与工件分离得更彻底无粘连感。

吸盘侧的过滤器可将吸入到真空发生器内的杂质消除。

吸盘侧压力表的使用可以让人直观地读取吸盘内的瞬时真空压力。

真空用压力开关的使用,在当检测到吸盘内的瞬时压力值达到设定要求时动作。如当吸盘内的真空压力到达设定值时,代表吸盘已满足牢固吸住工件并在搬运工件运动过程中不会发生脱落的工作要求,此时压力开关输出电信号通知运动系统动作。

Pro tips:

如果还是觉得不够清晰的话,可以再去看下我们技术支持板块中真空发生器式压缩空气反吹真空回路工作原理图的文章哦。
